一、客户背景
客户专注于为10G/25G/100G/200G/400G/800G数通及电信光模块厂家提供filter。
随着光模块向高速率（800G/1.6T）、小型化发展，Filter作为光模块核心无源器件，其性能稳定性直接决定光模块的传输效率与抗干扰能力，客户原有Filter测试模式面临多重瓶颈，严重影响整体生产进度与产品竞争力：
（1）测试效率低下：采用人工手动测试模式，单只Filter测试耗时长达45秒，单工位日测试量仅1500pcs，无法匹配光模块量产节拍，成为产能瓶颈；
（2）测试精度不足：人工操作易出现定位偏差、参数设置误差，导致Filter插损、隔离度、中心波长等核心参数测试偏差≥0.1dB，测试合格率仅88.5%，大量不合格产品流入下工序，增加返工成本；
（3）人力成本高企：每条测试线需配置50名测试人员，负责上料、测试、分拣、数据记录，人工成本占比达32%，且人员流动频繁导致测试标准不统一；
（4）数据追溯困难：人工记录测试数据，易出现漏记、错记，无法实现单只Filter全流程数据追溯，难以满足客户质量管控及下游厂商审核需求；
二、核心需求与挑战
（一）核心需求
客户急需一套Filter全自动测试产线，实现光模块用Filter从自动上料、精准测试、智能分拣到数据追溯的全流程无人化操作，核心需求聚焦于：
（1）效率提升：缩短测试节拍，单只Filter测试耗时≤5秒，单工位日测试量约20000pcs，匹配光模块量产进度；
（2）精度升级：测试偏差≤0.02dB，测试合格率提升至98%以上，降低返工成本；
（3）降本增效：减少人工投入，每条产线用工≤2人，降低人工成本；
（4）智能追溯：实现测试数据实时采集、存储、查询，支持单只Filter全流程追溯；
（5）柔性兼容：适配10G-800G光模块所需的不同规格、不同参数Filter，支持快速切换型号，提升设备复用率。
（二）核心挑战
（1）精度挑战：Filter核心参数（插损、隔离度、中心波长）测试精度要求极高，需解决定位偏差、信号干扰问题，确保测试数据稳定性；
（2）兼容挑战：不同型号Filter尺寸、接口、测试参数差异较大，需设计柔性夹具与可切换测试方案，实现多型号兼容；
（3）集成挑战：需将自动上料、精准测试、智能分拣、数据采集、MES对接等模块无缝集成，确保整线运行流畅，故障率低；
（4）效率挑战：在提升精度的同时，大幅缩短测试节拍，平衡精度与效率，满足量产需求。
三、解决方案

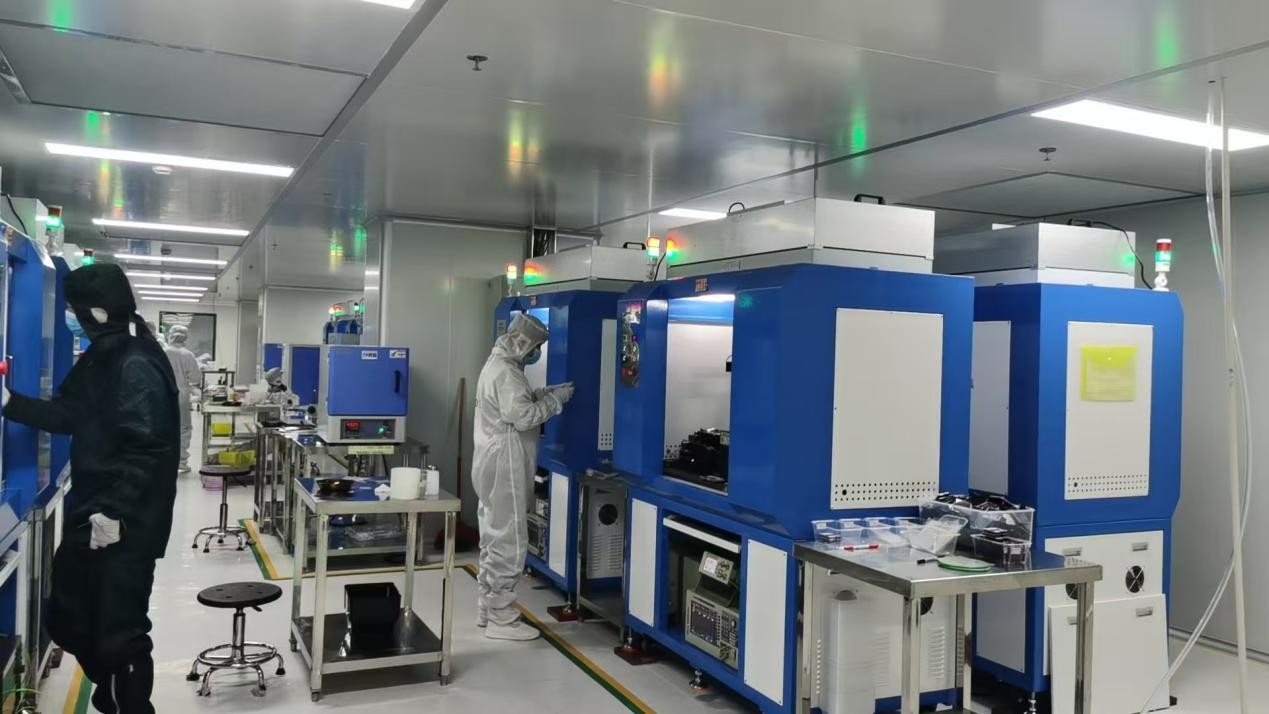

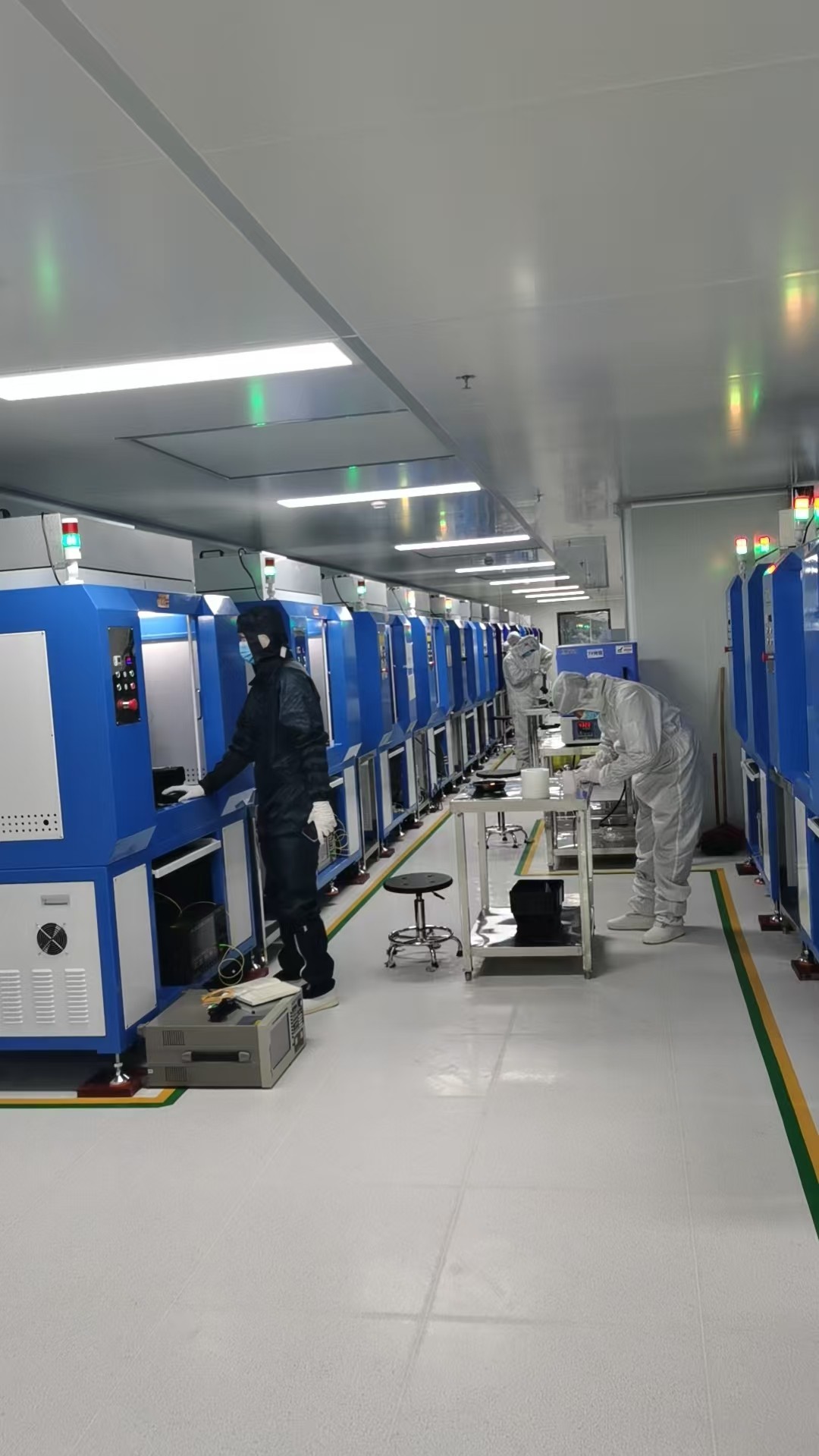

针对客户痛点与需求，哈雷自动化量身打造光模块Filter全自动测试产线，以“高精度、高效率、高兼容、智能化”为核心，整合自动上料系统、精密测试系统、智能分拣系统、数据管理系统，实现Filter测试全流程无人化、标准化、可追溯，具体方案如下：
（一）核心设备与系统配置

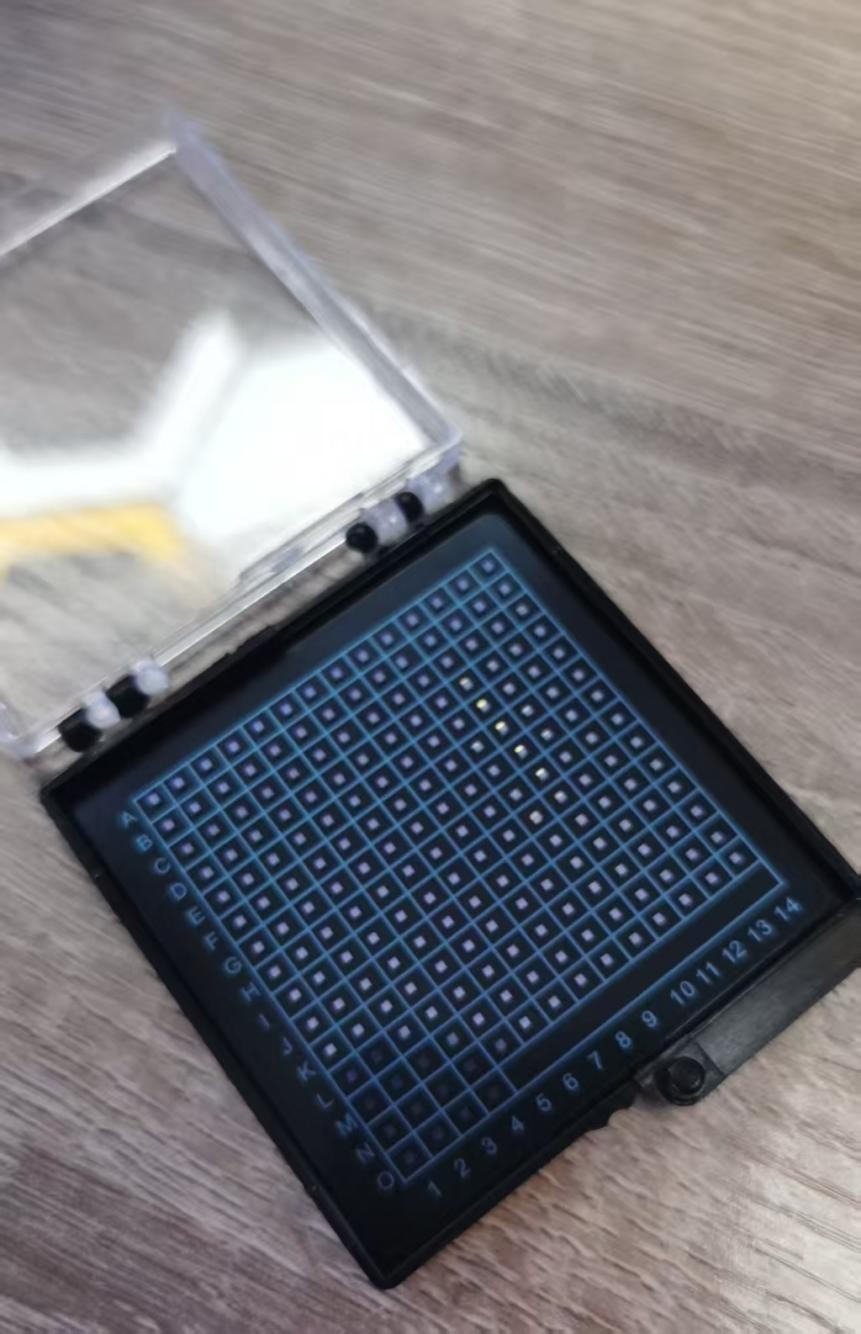

（1）上料系统：扩晶环上料，可实现Filter批量上料，自动识别Filter正反、摆放位置，上料精度±0.02mm，避免人工上料偏差，提升上料效率；
（2）Filter精密测试系统（核心设备）：搭载高精度光谱分析仪、宽带光源，低噪声信号采集模块，CCD精准定位，可精准测试Filter插损、隔离度、中心波长、带宽等核心参数，测试精度±0.02dB，测试节拍≤5秒/PCS，支持多参数同步测试，无需人工干预；
（3）智能分拣系统：基于测试数据自动分拣合格、不合格产品，不合格产品按缺陷类型分类存放，分拣精度100%，分拣节拍与测试节拍同步，避免人工分拣失误；
（4）数据管理与MES对接系统：实时采集每只Filter的测试数据（参数值、测试时间、操作人员、设备状态），存储周期≥3年，支持数据查询、导出、追溯；无缝对接客户MES系统，实现测试数据与生产数据互联互通，支撑客户全流程质量管控；
（5）柔性夹具与切换系统：配备可快速更换的柔性夹具，适配不同尺寸、不同型号的Filter（覆盖10G-800G全系列Filter），型号切换时间≤5分钟，无需重新调试设备，提升设备复用率。
（二）核心技术亮点
（1）高精度定位技术：采用CCD视觉校准定位，定位精度±0.005mm，解决人工定位偏差问题，确保测试探头与Filter精准对接，提升测试精度；
（2）智能优化算法：自研Filter算法，可自动校准测试参数、识别测试异常，实时调整测试状态，降低测试误差，提升测试数据稳定性；
(3)柔性生产设计：支持多型号Filter兼容测试，快速切换生产任务，适配客户多规格、多批次生产需求，降低设备投入成本。
四、实施过程
为确保产线顺利落地、快速投产，哈雷自动化组建专业实施团队，与客户工艺、质量、生产等部门深度协同，分4个阶段推进实施，全程把控进度与质量：
（1）需求调研与方案优化（2周）：深入客户生产车间，调研Filter测试工艺、现有痛点、产能需求及MES系统接口标准，结合客户产品规格，优化测试方案与设备配置，明确实施节点与验收标准；
（2）设备研发与生产（5周）：根据定制化方案，研发核心测试设备与配套系统，生产柔性夹具、等部件，严格执行品控标准，确保设备性能达标；
（3）现场安装、调试与试产（2周）：派驻工程师团队驻场，完成产线设备安装、接线、调试，与客户MES系统对接，进行小批量试产，优化测试参数与产线节拍，解决试产过程中出现的问题；
（4）培训、量产交付与售后保障（1周）：为客户操作人员、维护人员提供设备操作、日常维护、故障排查培训；协助客户实现批量投产，跟踪产线运行状态，提供7×24小时技术支持，终身维护，定期上门巡检，确保产线稳定运行。
五、实施成果
经过1个月的实施与优化，Filter全自动测试产线顺利投产，完全满足客户需求，在效率、精度、成本、智能化等方面实现显著提升，核心成果如下：
（一）效率大幅提升，突破产能瓶颈
（1）测试节拍：从人工测试45秒/pcs，缩短至5秒/PCS；
（2）日测试量：单工位日测试量从1500pcs，提升至20000pcs，效率提升300%；
（3）产线效率：整线产能提升5倍，完全匹配客户光模块量产节拍，解决Filter测试产能瓶颈，支撑客户800G光模块规模化量产。
（二）精度显著升级，降低返工成本
（1）测试合格率：从88.5%提升至98.7%；
（2）测试精度：测试偏差从≥0.05dB，降至≤0.02dB，优于行业标准，大幅减少不合格产品流入下工序；
（3）返工成本：因Filter测试不合格导致的返工成本，**年节约超800万元**。
（三）降本增效，提升盈利能力
（1）人工成本：每条测试线用工从20人降至5人，减少75%人工投入；（2）设备成本：柔性兼容设计，设备复用率从30%提升至90%，新增Filter型号无需重新投入设备；
（四）智能化升级，实现全流程追溯
（1）数据管理：实现每只Filter测试数据实时采集、存储、查询，数据准确率100%，支持全流程追溯，满足下游厂商审核与质量管控需求；
（2）运维效率：设备故障率≤0.2%，MTBF达15000小时，配备远程运维功能，工程师可远程排查故障，大幅降低运维成本，提升产线稳定性。
（五）战略价值凸显，增强行业竞争力
助力客户实现Filter测试从“人工”向“智能”的转型，提升产品质量稳定性与生产效率，巩固其在光模块行业的头部地位；同时，全自动测试模式大幅提升客户响应速度，缩短产品交付周期，增强客户在全球市场的竞争力，为客户拓展海外市场提供有力支撑。
六、客户证言
“哈雷自动化打造的Filter全自动测试产线，彻底解决了我们长期面临的效率、精度与成本难题。产线运行稳定、测试精度高、兼容性强，不仅大幅提升了Filter测试效率与合格率，还实现了测试数据全流程追溯，有效支撑了我们800G、1.6T光模块的规模化量产。哈雷自动化的技术实力与交付能力值得信赖，是光模块生产智能化升级的核心合作伙伴。”
——生产总监
